Plastochanvre

Création : 2004-06-02T00:00:00+02:00 · Modification : 2012-10-18T23:49:35+02:00 · Capture de référence : 20130614024043

Classement reconstruit : page_rubrique — confiance 0.95

Plastochanvre

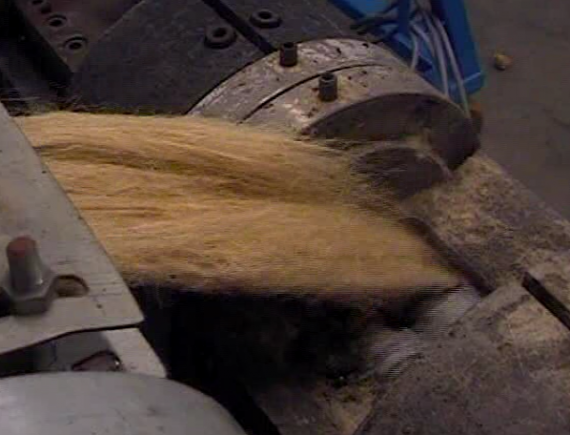

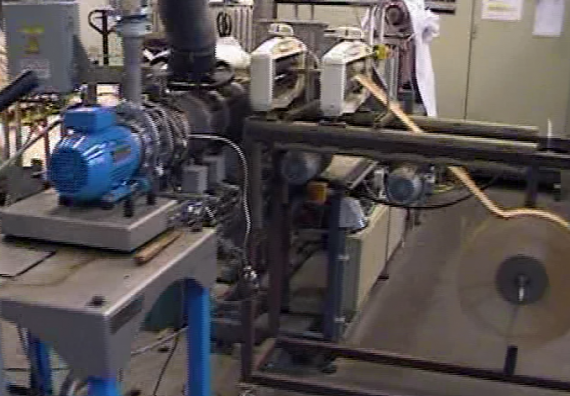

Propriétés mécaniques du Polypropylène renforcé fibres de chanvre

Propriétés	PP + 30% chanvre
Module de Young (GPa)	1.8
Re (Mpa) 25 mm/min	19
Rm (Mpa) 25 mm/min	25
A (%) 25 mm/min	>260
MFI (g/10 min) 2.16 kg/230°C	6.5
Dureté (Shore D)	68
Densité (kg/m3)	980
Température du corps (°C)	180-230
Température du moule (°C)	40-70
Température de séchage(°C)	60-80 (3h)
Rétrécissement (%)	1.8
Résistivité (ohm cm)	>10.12
Point de ramolissement Vicat(°C)	100

Les valeurs sont données à titre indicatif et ne doivent pas être considérée comme définitives.

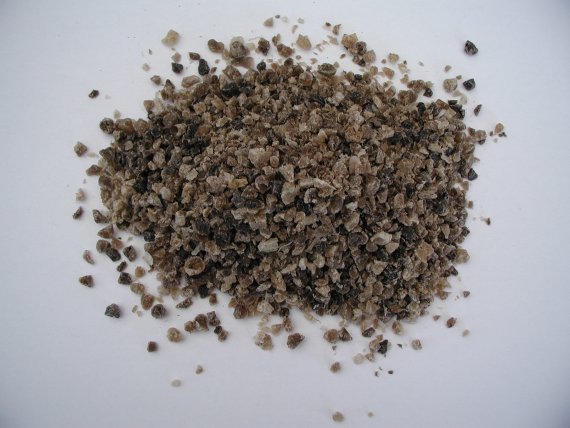

Plastochanvre Granulat

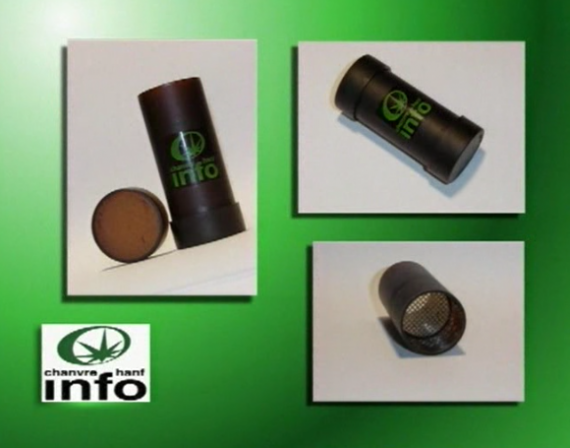

Plastochanvre Muster
